Нарезание резьбы

В слесарно-сборочных работах, пожалуй, самое распространенное соединение – резьбовое, поэтому каждый слесарь должен не только уметь нарезать резьбу, но также знать, для какого вида соединений предназначен тот или иной ее вид.

Нарезанием называется образование резьбы путем снятия стружки (а также путем пластической деформации – накаткой) на наружных или внутренних поверхностях. Нарезание винтовой резьбы – одна из распространенных слесарных операций. Стержень с наружной резьбой называется болтом, а деталь с внутренней резьбой – гайкой.

Резьбы бывают однозаходные, образованные одной винтовой линией (ниткой), и многозаходные, образованные двумя или более нитками. По направлению винтовой линии резьбы подразделяют на правые и левые.

Шагом резьбы называют расстояние между двумя одноименными точками соседних профилей резьбы, измеренное параллельно оси резьбы.

Наружный диаметр – наибольшее расстояние между двумя крайними наружными точками, измеренное в направлении, перпендикулярном к оси резьбы.

Внутренний диаметр – наименьшее расстояние между крайними внутренними точками резьбы, измеренное в направлении, перпендикулярном к оси.

По форме профиля резьбы подразделяют на треугольные (универсальные); трапециевидные и прямоугольные, предназначенные для деталей, передающих движение (ходовые винты, винты суппортов станков и пр.); упорные, необходимые в механизмах, которые работают под большим односторонним давлением (например, в прессах); круглые – очень износостойкие независимо от условий эксплуатации, чаще всего используются при монтаже водопроводной арматуры (рис. 48).

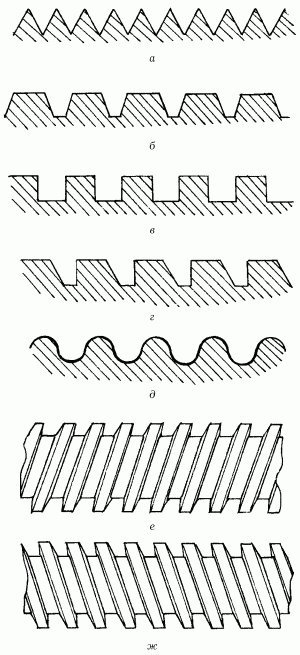

Рис. 48. Виды резьбы: а – треугольная; б – трапециевидная; в – прямоугольная; г – упорная; д – круглая; е – правая; ж – левая.

Нарезание резьбы, как, впрочем, и практически любую слесарную операцию, можно осуществлять вручную или механическим способом. Наш дальнейший разговор будет затрагивать преимущественно ручной способ выполнения этой операции.

Нарезание внутренней резьбы предваряется сверлением отверстия и его зенкованием, и очень важно правильно выбрать сверло нужного диаметра. Его приближенно можно определить по формуле:

d св = D – P,

где d св – необходимый диаметр сверла, мм;

D – наружный диаметр резьбы, мм;

P – шаг нитей резьбы, мм.

Если диаметр сверла выбран неправильно, то не избежать дефектов: при диаметре отверстия больше требуемого резьба не будет иметь полного профиля; при меньшем размере отверстия будет затруднен вход в него метчика, что приведет либо к срыву резьбы, либо к заклиниванию и поломке метчика.

Алгоритм нарезания внутренней резьбы такой:

– разметить заготовку и либо установить ее на верстаке, либо закрепить в тисках;

– просверлить отверстие (сквозное или на нужную глубину) и зенковать его приблизительно на 1 мм зенковкой 90 или 120°;

– очистить отверстие от стружки;

– подобрать черновой метчик нужного диаметра (см. рис. 8, а, б), с нужным шагом и видом резьбы, смазать его рабочую часть маслом и установить его заборной частью в отверстие, проверить его положение относительно оси отверстия с помощью угольника, надеть на квадрат хвостовика вороток и медленно, без рывков вращать метчик по часовой стрелке до врезания его в металл заготовки на несколько ниток;

– дальнейшее вращение метчика должно быть таким: один-два оборота по часовой стрелке, затем 1/2 оборота против часовой стрелки (для дробления стружки). При этом по часовой стрелке метчик вращают с нажимом вниз, а против – свободно;

– нарезание резьбы производить до полного входа рабочей части метчика в отверстие;

– вывернуть черновой метчик из отверстия и продолжить нарезание резьбы средним, а затем чистовым метчиком (чистовой метчик вворачивать в отверстие нужно без воротка. Вороток надевается на его хвостовик уже тогда, когда метчик правильно пройдет по резьбе).

Порядок нарезания резьбы в глухих отверстиях имеет некоторые особенности: во-первых, глубину отверстия под глухую резьбу нужно сверлить на 5–6 ниток резьбы больше, чем это предусмотрено по чертежу; во-вторых, после серии двух-трех рабочих и обратных оборотов метчик следует выворачивать из отверстия и очищать полость отверстия от стружки.

Качество нарезанной резьбы проверяется визуально: чтобы не было задиров, сорванных ниток, а точность резьбы можно проверить с помощью резьбовых калибров-пробок для сквозных отверстий и контрольного болта для глухих.

Главной причиной брака деталей при нарезании внутренней резьбы является поломка метчика в результате неправильного его подбора или несоблюдения техники нарезания. При этом в отверстии остаются осколки метчика. Извлечь их можно несколькими способами.

Во-первых, если осталась выступающая часть метчика, то ее можно захватить плоскогубцами или ручными тисочками и вывернуть из отверстия.

Во-вторых, если выступающая часть отсутствует, то в канавки можно вставить трехштырьковую вилку и, вращая ее против часовой стрелки, выкрутить метчик.

И в первом, и во втором случае, прежде чем приступить к извлечению осколков метчика, в отверстие по канавкам следует залить керосин.

В-третьих, если метчик сделан из углеродистой стали, то деталь (вместе с осколками) нужно нагреть докрасна, медленно охладить, высверлить в обломке отверстие, в которое вкрутить специальный конусообразный метчик с левой резьбой, и осторожно выкрутить осколки сломанного метчика.

В-четвертых, если нагреть деталь не представляется возможным (например, деталь слишком большая), то к сломанному метчику можно приварить электрод или отломанный хвостовик и выкрутить осколки.

В-пятых, имеется химический способ удаления осколков. Если деталь, в которой нарезалась резьба, сделана из алюминиевого сплава, то осколки можно вытравить раствором азотной кислоты: в отверстие через канавки метчика заливают кислоту и опускают туда кусочек железной проволоки (железо в данном случае играет роль катализатора). Через 8–10 минут отработанную кислоту удаляют пипеткой, заливают новую порцию и так до полного разрушения металла метчика, после этого отверстие промывают. Процесс этот довольно длительный, занимает несколько часов, но в этом случае деталь не получает дефектов, и после извлечения осколков она пригодна для дальнейшего использования.
