Обработка отверстий

Сверление металла

Пожалуй, трудно себе представить изготовление и сборку какого-либо механизма без того, чтобы не возникла необходимость в сверлении и дальнейшей обработке отверстий. Да и в других направлениях слесарного производства, будь то сантехнические работы или установка бытового газового оборудования, прокладка трубопровода или ремонт автомобиля, вряд ли можно обойтись без такой слесарной операции, как сверление всевозможных отверстий.

Сущность данных операций заключается в том, что процесс резания (снятия слоя материала) осуществляется вращательными и поступательными движениями режущего инструмента (сверла, зенкера и т. д.) относительно своей оси. Эти движения создаются с помощью ручных (коловорот, дрель) или механизированных (электрическая дрель) приспособлений, а также станков (сверлильных, токарных и т. д.).

Сверление заключается в получении и обработке отверстий резанием с помощью специального инструмента – сверла. По конструкции и назначению сверла делятся на перовые, спиральные, центровочные и т. д. Чаще применяются спиральные сверла.

Спиральное сверло (рис. 39) состоит из рабочей части, хвостовика и шейки.

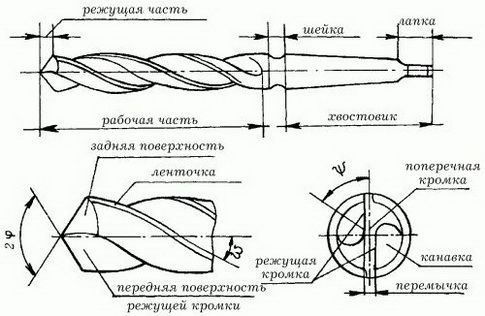

Рис. 39. Элементы спирального сверла: 2? – угол при вершине; ? – угол наклона винтовой канавки; ? – угол наклона поперечной кромки.

На направляющей части расположены 2 винтовые канавки, по которым отводится стружка в процессе сверления. Направление винтовых канавок обычно правое. Левые сверла применяются очень редко. Узкие полосочки на цилиндрической части сверла называются ленточками. Они служат для уменьшения трения сверла о стенки отверстия (сверла диаметром 0,25–0,5 мм выполняются без ленточек).

Режущую часть сверла образуют 2 кромки, расположенные под определенным углом друг к другу (угол при вершине). Величина угла зависит от свойств обрабатываемого материала. Для стали и чугуна средней твердости он составляет 116–118°.

Хвостовик служит для закрепления сверла в шпинделе станка или сверлильном патроне и может быть конической или цилиндрической формы. Конический хвостовик имеет на конце лапку, которая служит упором при выталкивании сверла из гнезда.

Шейка сверла соединяет рабочую часть и хвостовик и служит для выхода абразивного круга в процессе шлифования сверла при его изготовлении. На шейке обычно проставляется марка сверла.

Изготавливаются сверла преимущественно из быстрорежущей стали или твердых спеченных сплавов марок ВК6, ВК8 и Т15К6. Из таких сплавов делается только рабочая (режущая) часть инструмента.

Перед сверлением отверстие необходимо предварительно разметить; центр и его окружность должны быть накернены. Центр размечаемого отверстия рекомендуется углубить большим кернером.

При работе ручным инструментом необходимо обращать внимание на точность разметки.

При сверлении сквозных отверстий под изделие помещают деревянную подкладку или металлическую плитку с отверстием для выхода сверла (рис. 40).

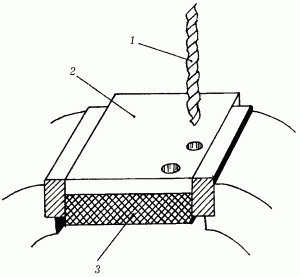

Рис. 40. Сверление сквозных отверстий: 1 – сверло; 2 –деталь; 3 – пластина.
