Сверлильный станок

Идеальным приспособлением для сверления отверстий, а также их дальнейшей обработки является сверлильный станок. Сделаем небольшое отступление и обратимся к истории: как появился сверлильный станок?

В отличие от своих более сложных собратьев-станков – токарного и фрезерного, сверлильный станок был изобретен задолго до того, как люди вообще узнали о существовании железа, не говоря уже о том, чтобы научиться его обрабатывать. Первым сверлильным станком было, по сути, приспособление, с помощью которого люди в глубокой древности добывали огонь и проделывали отверстия в орудиях охоты и труда.

Оно представляло собой обычный охотничий лук, тетива которого в середине была один раз обернута вокруг того предмета, которому и требовалось придать вращение. Как правило, это была заостренная палка из дерева твердой породы, которая упиралась своим острым концом в углубление, сделанное в лежащей под ней плошке из той же породы дерева.

Придерживая рукой верхний конец вертикальной палки, человек двигал лук в плоскости, перпендикулярной к этой палке, и приводил ее с помощью тетивы в быстрое вращение, которого нельзя было бы добиться, вращая ее руками. Точно таким же образом проделывались отверстия сначала в не слишком плотных кусках камня, а потом, когда человек научился закреплять на конце вращающейся палки твердые каменные наконечники, и в прочных породах.

Со временем приспособление усовершенствовалось, появлялись новые способы зажима нижней плашки и вращающегося «сверла», устройства для усиления прижима их друг к другу (для увеличения силы трения), новые способы приводить «сверло» во вращение. Так в течение веков сверлильный станок постепенно менялся, пока не приобрел современного вида.

Ныне сверлильный станок состоит из подвижного стола и штатива, на котором крепится шпиндель с патроном. Он может быть одношпиндельным вертикально-сверлильным (рис. 44), настольно-сверлильным (рис. 45), радиально-сверлильным.

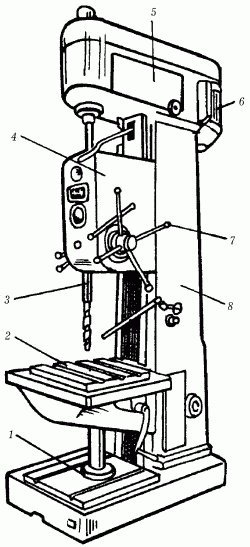

Рис. 44. Вертикально-сверлильный станок: 1 – плита; 2 – подъемный стол; 3 – шпиндель; 4 – коробка подач; 5 – шпиндельная головка; 6 – электродвигатель; 7 – штурвал; 8 – станина.

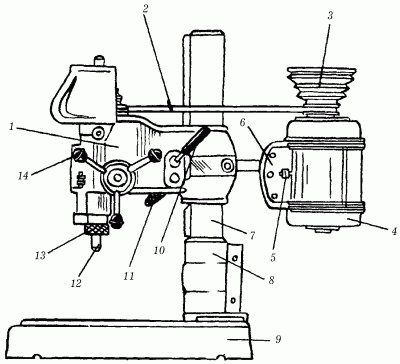

Рис. 45. Настольно-сверлильный станок: 1 – шпиндельная бабка; 2 – клиновый ремень; 3 – ступенчатый шкив; 4 – асинхронный электродвигатель; 5 – переключатель; 6 – подмоторная плита; 7 – колонна; 8 – кронштейн; 9 – плита; 10, 11 – рукоятки; 12 – шпиндель; 13 – гайка; 14 – штурвал.

Вертикально-сверлильные станки применяются для сверления отверстий диаметром до 75 мм. Они могут обеспечивать операции рассверливания, зенкерования, развертывания и нарезания резьбы. Станина, на которой монтируются узлы станка, через фундаментную плиту крепится к фундаменту. Подъемный стол, служащий для крепления обрабатываемых деталей, может перемещаться по вертикали. Механизм станка приводится в движение индивидуальным электродвигателем. Шпиндель получает осевое перемещение от коробки подач и может также перемещаться вручную штурвалом.

Настольно-сверлильные станки используются для сверления в мелких деталях отверстий диаметром до 12 мм (рис. 45).

Удобство применения этих станков состоит в том, что они могут быть установлены с помощью болтов на слесарных верстаках, в непосредственной близости от рабочего места.

Работает станок следующим образом: на плите укреплена в кронштейне колонна, по которой может перемещаться вверх и вниз шпиндельная бабка, в корпусе которой смонтирован шпиндельный узел со шпинделем. Перемещение шпиндельной бабки по колонне осуществляется рукояткой. Асинхронный электродвигатель крепится к шпиндельной бабке с помощью подмоторной плиты. Переключатель позволяет включать двигатель на прямой или обратный ход и останавливать станок. Вращение шпинделю передается от ступенчатого шкива клиновидным ремнем. Ручная подача шпинделя осуществляется вращением штурвала. Гайка закрепляет сверлильный патрон на конусе шпинделя.

Радиально-сверлильные станки применяются для сверления отверстий в крупных деталях, перемещение которых к шпинделю станка затруднено.
