Нарезание наружной резьбы

При нарезании наружной резьбы важно выбрать диаметр стержня, на котором и будет производиться нарезание. При неправильном подборе здесь так же, как и в случае с внутренней резьбой, возможны дефекты: диаметр стержня меньше требуемого приводит к тому, что резьба получается неполного профиля; при нарезании резьбы на стержне с диаметром больше необходимого из-за большого давления на зубья плашки возможны либо срыв резьбы, либо поломка зубьев плашки. Чтобы не ошибиться в подборе диаметра стержня, нужно знать простое правило: его диаметр должен быть на 0,1 мм меньше наружного диаметра резьбы.

Порядок нарезания наружной резьбы следующий:

– выбрать заготовку нужного диаметра, закрепить ее в тисках и на конце заготовки, предназначенном для нарезания резьбы, снять фаску шириной 2–3 мм;

– плашку (круглую или раздвижную) закрепить в воротке-плашкодержателе упорными винтами таким образом, чтобы маркировка на плашке находилась на наружной стороне (см. рис. 8, в, г, д, е, ж);

– конец стержня (заготовки) смазать машинным маслом и строго под углом 90° наложить на него плашку (маркировка на плашке должна оказаться снизу);

– с усилием прижимая плашку к заготовке, вращать рукоятку плашкодержателя по часовой стрелке до прорезания резьбы на нужную длину. Вращательные движения осуществлять в таком порядке: один-два оборота – по часовой стрелке, 1/2 оборота – против;

– после нарезания резьбы на нужное расстояние плашку снять с заготовки обратными вращательными движениями.

При нарезании резьбы на трубах, предназначенных для прокладки трубопроводов, порядок вращательных движений плашкодержателя имеет одну особенность. В начале резьбы, как обычно, один-два оборота вперед (по часовой стрелке) и 1/2 оборота назад (против часовой стрелки), а при прорезании последних нескольких ниток обратное вращение производить не следует. Нарезанная таким образом резьба имеет так называемый сбег, то есть последние нитки резьбы прорезаются на меньшую глубину, что способствует лучшему запиранию трубопровода.

Чтобы нарезать резьбу определенной, фиксированной длины, можно действовать двумя способами. Или периодически производить замеры нарезанной резьбы измерительными инструментами, или использовать плашкодержатель с направляющим фланцем и втулкой: плашкодержатель надеть на заготовку до упора плашки, втулку выкрутить на требуемую длину резьбы и закрепить; при вращательных движениях плашкодержателя фланец будет навинчиваться на втулку, увлекая за собой плашку.

Если необходимо нарезать особо точную наружную резьбу на цилиндрической заготовке диаметром от 4 до 42 мм и с шагом от 0,7 до 2 мм, то вместо обычных можно использовать резьбонакатные плашки (рис. 49).

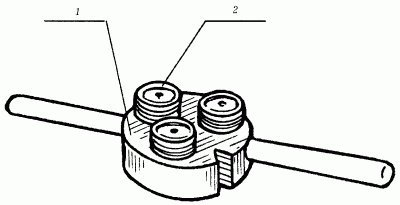

Рис. 49. Резьбонакатная плашка: 1 – корпус; 2 – накатные ролики с резьбой.

Помимо того, что такие плашки дают более чистую резьбу, она получается к тому же и более прочной (волокна металла при такой операции не срезаются, а подвергаются пластической деформации и как бы спрессовываются).

Качество нарезанной наружной резьбы проверяют внешним осмотром на предмет обнаружения сорванных ниток или задиров. Для проверки точности резьбы используют контрольную гайку: она должна навинчиваться без усилий, но не иметь люфта (качания).
