Шабрение металлических поверхностей

Шабрение поверхностей металлических деталей применимо главным образом в слесарно-сборочных работах, когда требуется плотная подгонка плоскостей прилегающих друг к другу деталей (например, измерительных и направляющих поверхностей приборов и станков, опорных поверхностей машин). Операция шабрения заключается в соскабливании тонких слоев металла, для чего при обработке напильником оставляют припуск в 0,1–0,4 мм.

Для того чтобы определить на деталях участки, на которых необходимо производить шабрение, используется шабровочная краска (смесь машинного масла и сажи). Если требуется определить такие участки на мелких деталях, то шабровочную краску тампоном наносят тонким слоем на слесарную плиту, на нее осторожно опускают проверяемой плоскостью деталь и медленно передвигают ее по всей поверхности плиты круговыми движениями, а затем также осторожно снимают деталь с плиты. Большие детали и заготовки обрабатывают краской на месте: краску наносят на контрольную плитку, опускают плитку на плоскость детали и круговыми движениями проходят всю эту плоскость.

И в том и в другом случае пятна, оставшиеся на поверхности детали, указывают места шабрения, причем белые пятна (отсутствие краски) – наиболее углубленные участки поверхности детали, темные пятна (толстый слой краски) – менее углубленные, а серые пятна (тонкий слой краски) – наиболее выступающие части (они и подвергаются шабрению).

После каждого цикла шабрения обрабатываемую поверхность насухо вытирают и проверку на шабровочную краску повторяют. Качество шабрения определяется с помощью контрольной рамки 25 х 25 мм. Ее накладывают на прошабренную поверхность и считают число пятен: шабрение считается грубым, если пятен в рамке 5–6, чистовым – 6–10 пятен, точным – 10–14 пятен, тонким – более 22 пятен.

Выбор шабера по форме и геометрическим параметрам зависит от свойств обрабатываемого материала и, конечно же, от формы и размеров прошабриваемой поверхности (см. рис. 11):

– для обработки краев заготовки удобнее всего использовать шабер с прямой режущей кромкой;

– для плоских поверхностей более подходит шабер с радиусной режущей кромкой;

– криволинейные и внутренние поверхности деталей шабрят трехгранными и фасонными шаберами;

– режущая кромка шабера должна быть тем уже, чем тверже обрабатываемый материал.

К операции шабрения допускаются только правильно заточенные шаберы.

Угол заострения трехгранного шабера должен быть 60–70°. Торцовую (режущую) поверхность плоского шабера затачивают (относительно оси инструмента): для чугуна и бронзы, а также для особо точного шабрения под углом 90–100°, для стали и для грубой обработки – 75–90°, для мягких металлов – 35–40°.

После заточки на заточном станке режущие кромки шаберов доводят или заправляют на оселках зернистостью М14 (удаляют заусенцы и неровности на кромках). Порядок заточки и заправки шаберов показан на рис. 34.

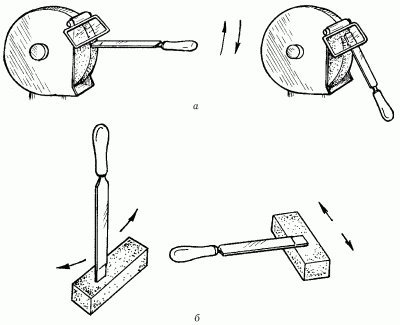

Рис. 34. Заточка и заправка шабера: а – заточка; б – заправка.

Рабочее положение шабера: угол наклона к шабруемой поверхности – 30–40°. Рабочий ход – либо вперед, от себя, либо назад, на себя, – производится с усилием, холостой ход – возвращение шабера в исходное положение – производится с отрывом режущей кромки от обрабатываемой поверхности. Начинают шабрение длинным ходом – 15–20 мм, по мере выравнивания поверхности длина хода сокращается до 2–5 мм. Направление движений шабера каждый раз нужно изменять, чтобы штрихи, им нанесенные, пересекались между собой под углом 45–60°.
