Сверление неполных или боковых отверстий

Особенно внимательным надо быть при сверлении неполных или боковых отверстий. Неполные отверстия сверлят, зажимая изделие и прокладку (рис. 41).

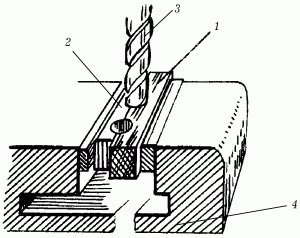

Рис. 41. Сверление неполных отверстий: 1 – изделие; 2 – прокладка; 3 – сверло; 4 – параллельные тиски.

При сверлении боковых отверстий на криволинейных поверхностях нужно предварительно обработать площадку так, чтобы сверло было перпендикулярно к этой площадке (рис. 42, а).

Рис. 42. Сверление боковых и полых отверстий: а – обработка и сверление боковых отверстий; б – сверление полых отверстий: 1 – изделие; 2 – деревянная пробка; 3 – сверло.

При ручном сверлении отверстий для приведения сверла во вращательное движение применяются трещотки, коловороты, ручные, пневматические и электрические дрели (рис. 43).

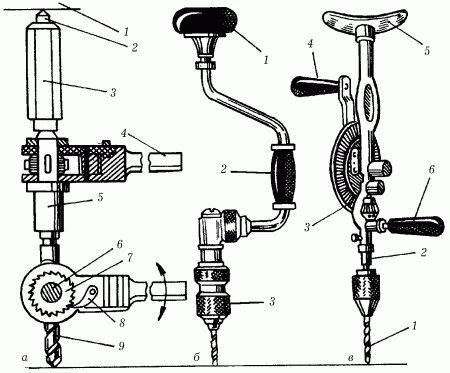

Рис. 43. Приспособления для ручного сверления: а – трещотка: 1 – скоба; 2 – верхний упор; 3 – гайка; 4 – рукоятка; 5 – патрон; 6 – шпиндель; 7 – зубья колеса; 8 – собачка; 9 – сверло; б – коловорот: 1 – опорная подушка; 2 – рукоятка; 3 – патрон со сверлом; в – ручная дрель: 1 – патрон со сверлом; 2 – шпиндель; 3 – зубчатая передача; 4 – рукоятка; 5 – нагрудник; 6 – неподвижная рукоятка.

Трещотка (рис. 43, а) работает следующим образом: при повороте рукоятки по направлению, указанному штриховой стрелкой, собачка скользит по зубьям колеса; при вращении рукоятки по направлению сплошной стрелки собачка входит в паз храповика, вращает его и связанный с ним шпиндель. Для подачи сверла после каждого хода рукоятки поджимают гайку. Трещотка применяется для сверления отверстий больших диаметров.

При работе коловоротом (рис. 43, б) усилие подачи осуществляется нажимом руки на опорную подушку.

Ручная дрель (рис. 43, в) применяется для сверления отверстий диаметром до 8 мм. При сверлении дрелью левой рукой нажимают на неподвижную рукоятку, а грудью – на нагрудник и, вращая с помощью рукоятки правой рукой большую коническую шестерню, сообщают вращение сверлу.

Применение переносных пневматических сверлильных машинок (дрелей) позволяет механизировать работы по сверлению деталей, нарезке резьбы и развертке отверстий. Они работают под действием сжатого воздуха при определенном давлении, имеют небольшие размеры и массу.

Пневматические дрели с упорным центром могут применяться для сверления и развертывания отверстий диаметром до 75 мм.

Электрические переносные сверлильные машинки используют для сверления отверстий до 50 мм. С их помощью можно производить шлифование, развертывание, завинчивание винтов, гаек и т. д. Они имеют ряд преимуществ по сравнению с пневматическими дрелями: более экономичны, легче переключаются на обратный ход.

При работе пневматическими и электрическими дрелями не рекомендуется давать сверлу большую подачу. При сверлении глубоких отверстий сверло следует чаще вынимать для очистки от стружки.
