Нагревательное оборудование

Горн

Горну по справедливости отводится первое место. Это приспособление используется везде, где ведется ковка металла. В разных странах горны имеют примерно одинаковую форму, которая вырабатывалась на основе опыта многих поколений.

По конструкции различаются стационарные и переносные горны. И те и другие довольно просто сделать самостоятельно. Стационарные делаются из кирпича или из металла и кирпича (рис. 125).

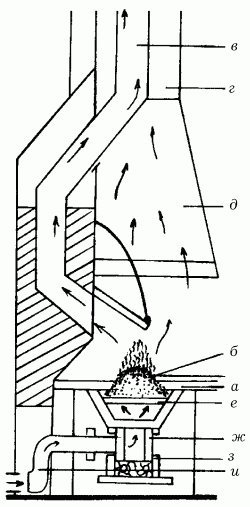

Рис. 125. Устройство стационарного горна: а – столешница; б – очаг; в, г – внутренняя и наружная трубы; д – зонт; е – чугунная колосниковая решетка; ж – фурма; з – шлакосборник; и – трубопровод с заслонкой.

Столешница, обычно квадратная (100 х 100 или 100 х 150 см), изготавливается из строительного кирпича (рис. 125, а).

В центре делается ровное углубление для очага размерами 40 х 40 х 15 см, которое выкладывается огнеупорным кирпичом (рис. 125, б). В углубление засыпается топливо, там же нагреваются заготовки.

Часть образующихся при сгорании топлива шлаков удаляется через внутреннюю трубу (рис. 125, в), часть улавливается зонтом (рис. 125, д) и выходит через наружную трубу (рис. 125, г). Внутренняя труба при этом накаляется, вследствие чего увеличивается тяга.

На дне очага делается отверстие для подачи воздуха, над которым устанавливается чугунная колосниковая решетка (рис. 125, е). Под ней находится устройство, внешне напоминающее конфорку газовой плиты, – фурма (рис. 125, ж). Она служит для равномерного распределения воздуха по очагу и защищает воздухопровод от попадания в него шлаков и золы. Это наглядно видно на рис. 126.

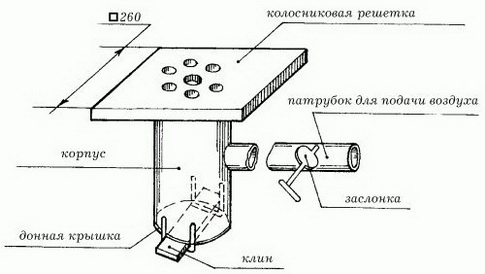

Рис. 126. Чугунная колосниковая решетка.

В нижней части фурмы делается шлакосборник, или крышка (рис. 125, з), в котором скапливаются мелкие частички шлака. Его периодически открывают и очищают от отходов. Отверстие для подачи воздуха располагается сбоку, в стенке фурмы, и оборудуется заслонкой, чтобы обеспечить равномерную подачу воздуха (рис. 125, и).

Сопло может располагаться и в боковой стенке очага, тогда это горн с боковым дутьем (рис. 127).

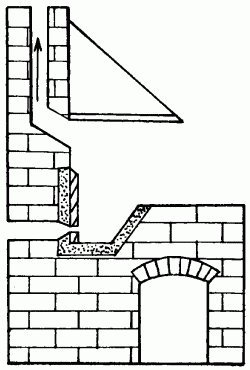

Рис. 127. Горн с боковым дутьем.

Устройство его значительно проще, он не имеет решетки и шлакосборника, а отходы удаляются через находящийся в задней части канал. Подача воздуха в стационарный горн осуществляется с помощью компрессора или сильного вентилятора. Можно использовать и домашний пылесос, подсоединив его шланг к выходному отверстию и прикрыв пластмассовый корпус жестяным кожухом от попадания искр (рис. 128).

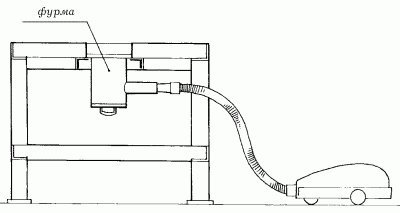

Рис. 128. Подача воздуха в горн с помощью пылесоса.

Переносные горны отличаются большей простотой. Их конструкции могут быть очень разнообразными. На рис. 129 изображен переносной горн с педальным приводом, используемым для подачи воздуха.

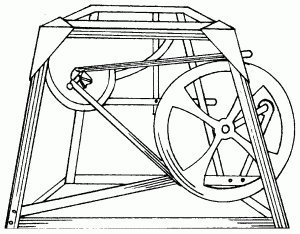

Рис. 129. Переносной горн с педальным приводом.

Для переносных горнов может использоваться паяльная лампа, создающая поток воздуха (рис. 130).

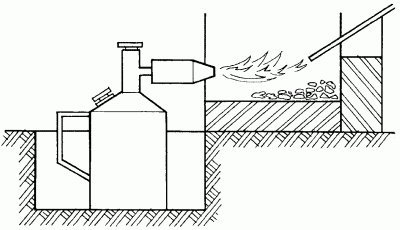

Рис. 130. Переносной горн с использованием паяльной лампы.
