Приемы шабрения

Приемы шабрения зависят от типа обрабатываемой поверхности.

Шабрение плоских поверхностей начинают с края детали, наиболее удаленного от слесаря, и постепенно обрабатывают всю поверхность. Шабрят при этом только места с крупными серыми пятнами, разбивая их на более мелкие.

После предварительной обработки, которая производится шабером с длинной режущей кромкой (20–30 мм), переходят к окончательному шабрению, для которого используется шабер с более короткой режущей кромкой (15–20 мм). В ходе этой операции круглые пятна разбивают пополам, а продолговатые – на более мелкие в поперечном направлении.

Если необходимо добиться наибольшей точности поверхности или плотности прилегания деталей друг к другу (это возможно в условиях домашней мастерской), то следует произвести еще и точное шабрение инструментом с короткой режущей кромкой – 10–15 мм.

При шабрении криволинейных поверхностей шабровочная краска наносится не на плиту, а на шаблон (или контрольный стержень или вал, если шабрят, например, внутреннюю часть подшипника).

Приемы шабрения те же, что и при обработке плоских поверхностей, а из инструментов используют в основном трехгранные и изогнутые шаберы.

Сложность шабрения внутренних углов сопряженных поверхностей заключается в том, что они очень часто бывают труднодоступны при работе плоским шабером. Поэтому для обработки этих участков используются, как правило, фасонные шаберы.

Вообще шабрение – одна из самых трудоемких слесарных операций. В заводских, промышленных условиях шабрение часто заменяют чистовым строганием широкими резцами или шлифованием.

В домашней мастерской к таким видам обработки прибегнуть вряд ли удастся (нужно специальное точное оборудование).

Значительно ускоряют процесс шабрения усовершенствованные шаберы (фасонные, вставные, дисковые, цельные и др.), представленные на рис. 35.

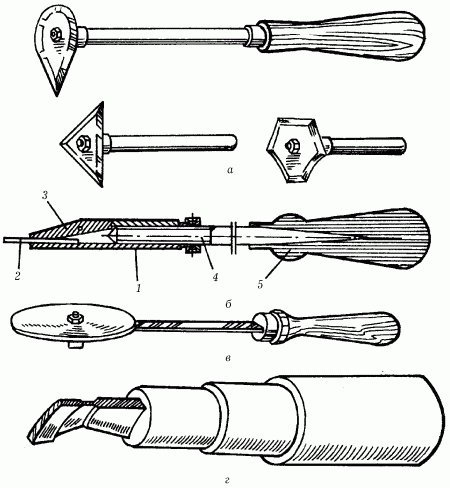

Рис. 35. Усовершенствованные шаберы: а – фасонные; б – вставной: 1 – корпус шабера; 2 – сменная режущая пластинка; 3 – зажимной кулачок; 4 – винт; 5 – рукоятка; в – дисковый; г – с радиусной заточкой.

Фасонные шаберы (рис. 35, а) выполняются в виде набора стальных пластин различной конфигурации, закрепляемых на державке. Очертания пластин соответствуют форме фасонной поверхности, для шабрения которой они предназначены (пазы, канавки, желобки и т. д.).

На рис. 35, б показан вставной универсальный шабер, позволяющий выполнять работы по шабрению сменными режущими пластинами. Корпус шабера имеет ось, на которой может поворачиваться зажимной кулачок. При вращении винта насаженной на него рукояткой кулачок, стремясь повернуться, другим своим концом надежно зажимает режущую пластинку из быстрорежущей стали или твердого сплава.

Для ускорения ручного шабрения больших плоскостей можно применять дисковый шабер (рис. 35, в). Режущей частью этого шабера являются специально изготовленный термообработанный диск или изношенная фреза диаметром 50–60 мм и толщиной 3–4 мм.

Заточенный на круглошлифовальном станке режущий диск закрепляется болтом на державке инструмента. По мере затупления режущей грани диск можно перезакрепить и продолжать работу его новым острым участком, что значительно экономит время на заточку.

Шабер с радиусной заточкой (рис. 35, г) обеспечивает плавное и более легкое врезание инструмента в тело детали.

Цельные шаберы изготавливаются из инструментальной стали (Р18, ШХ15), а державка – из более дешевой углеродистой. Для шабрения белого чугуна и других твердых металлов могут применяться пластинки из твердых сплавов.

Шабрение – трудоемкий процесс, поэтому можно использовать при наличии возможности механизированные шаберы, ускоряющие процесс в 20–25 раз (рис. 36).

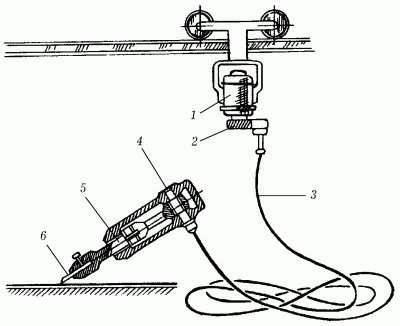

Рис. 36. Механизированный электрический шабер: 1 – электромотор; 2 – редуктор; 3 – гибкий вал; 4 – кривошип; 5 –шатун; 6 – шабер.

От электромотора через редуктор и гибкий вал получает вращение кривошип, сообщающий возвратно-поступательное движение шатуну и прикрепленному к нему шаберу.
