Подкладные инструменты

Подкладные инструменты располагаются между молотом и поковкой или между поковкой и наковальней. К ним относят зубило, подсечку, пробойники (бородки), обжимки, подбойки, раскатки и гладилки.

Зубило и подсечка

Зубило (рис. 135) и подсечка (рис. 136) применяются для рубки металла.

Рис. 135. Виды зубил: а – для поперечной рубки холодного металла; б – для поперечной рубки горячего металла; в – для продольной рубки; г – для рубки по радиусу; д – для фасонной рубки.

Рис. 136. Подсечка.

Кузнечное зубило имеет отверстие для ручки и насаживается без расклинивания. Различают зубила для горячей рубки (угол заточки не более 50°), для холодной рубки (угол заточки не менее 60°), зубила с полукруглым лезвием и фигурные зубила. Нож фасонных (фигурных) зубил имеет закругленную форму и служит для вырезания контуров неправильной формы.

Подсечка вставляется в отверстие наковальни с помощью четырехгранного хвоста.

Можно производить рубку металла между зубилом и подсечкой с помощью одного зубила (на площадке у основания рога наковальни) или на самой подсечке.

Работать зубилом можно и с использованием подсечки, которую устанавливают в отверстие на хвосте наковальни. Эти инструменты выпускаются парами.

Зубилом можно высекать узоры. Для этого раскаленную поковку следует положить на лицо наковальни и держать щипцами или зажать в тисках. Наставив зубило, нужно наносить удары молотом или ручником. На холодной заготовке рисунки и узоры лучше насекать слесарным зубилом и молотком.

Пробойники и бородки

Пробойники (рис. 137) и бородки служат для пробивания отверстий.

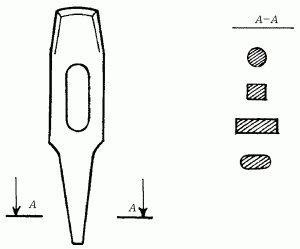

Рис. 137. Пробойник.

Их, как и зубила, насаживают на рукоятки. Пробивание (просечка) отверстий производится на горячей заготовке с помощью круглого отверстия наковальни. Вначале ударом пробойника нужно сделать на металле углубление на месте будущего отверстия, затем переместить заготовку на лицо наковальни и несколько раз с помощью пробойника ударить по тому же месту. Вновь прогреть заготовку и положить ее противоположной стороной вверх. Выбить пробойником отверстие. Оформить его проковкой на роге наковальни. По сечению рабочей части различают квадратные, прямоугольные, круглые, овальные и фасонные пробойники, которые используются для просечки различных отверстий и декоративных работ.
