Соединение безрезьбовых стальных труб

Для соединения безрезьбовых стальных труб применяют метод сборки трубопроводов на фланцах. Фланец представляет собой плоское кольцо с равномерно расположенными по его окружности отверстиями для болтов и шпилек. Порядок сборки трубопровода на фланцах следующий:

– к концам труб приваривают фланцы;

– трубы соединяют, совместив отверстия для болтов на фланцах обеих труб;

– в отверстия вставляют болты и навинчивают на них гайки. Чтобы при затягивании гаек не произошло перекоса, гайки следует затягивать не в порядке расположения болтов по окружности, а перекрестным методом – одну против другой.

В этой работе обязательно будут необходимы еще и гаечные ключи различных видов (рис. 72).

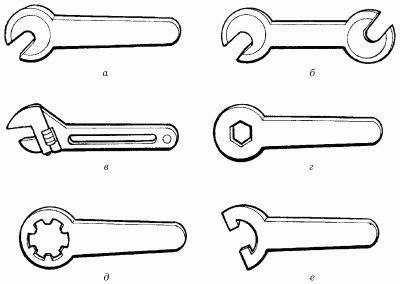

Рис. 72. Виды гаечных ключей: а – односторонний; б – двухсторонний; в – разводной; г – накладной; д – накидной закрытый для круглых гаек; е – накидной открытый для круглых гаек.

Для образования герметичного водо– и газонепроницаемого соединения между фланцами помещают уплотнительные прокладки: из тряпичного картона толщиной 3 мм (их смачивают водой, просушивают и пропитывают горячей олифой в течение 25–30 минут); из асбестового картона толщиной 3–6 мм (для их изготовления используют только плотный и гибкий картон – при сгибании его вокруг цилиндра диаметром 100 мм под углом 90° он не должен ломаться; эти прокладки смазывают графитом, замешанным на натуральной олифе), из паронита. Прокладки устанавливают по одной штуке на каждое соединение (рис. 73).

Рис. 73. Соединение труб на фланцах.

Вырезая прокладки для фланцев, следует правильно рассчитать их размер: наружный диаметр прокладок не должен доходить до отверстий под болты, а внутренний – до края трубы на 2–3 мм; в противном случае наружная кромка прокладки будет упираться в болты, а внутренняя – закрывать отверстие трубы.

Болты на фланцах следует размещать таким образом, чтобы их головки выходили на одну сторону соединения. При подборе болтов по длине нельзя забывать, что конец болта должен выступать над гайкой не более чем на 0,5 диаметра болта.

Для затягивания гаек применяют простой или разводной гаечный ключ.

Трубопроводы, собранные на резьбе или с помощью фланцев, относятся к разряду разборных, то есть при необходимости можно произвести демонтаж трубопровода без повреждения отдельных его частей, чего нельзя сказать про трубопроводы, собранные сварным методом. Поэтому, прежде чем сделать выбор способа сборки трубопровода в пользу сварки, необходимо подумать, а не потребуется ли в скором времени вновь прибегать к услугам сварочного аппарата, например для установки дополнительного санитарно-технического оборудования, или при замене газовой колонки более современной, или при ремонте змеевика в ванной комнате.
