Подключение приборов системы отопления

Монтаж системы водяного отопления предполагает соединение отдельных участков трубопроводов и подключение излучающих элементов, или радиаторов.

Традиционным излучающим элементом в системах водяного отопления служит привычная всем чугунная батарея. Чугунные радиаторы имеют ряд преимуществ перед любыми другими, и прежде всего это неограниченный срок эксплуатации. Правила подключения радиатора достаточно просты (рис. 98).

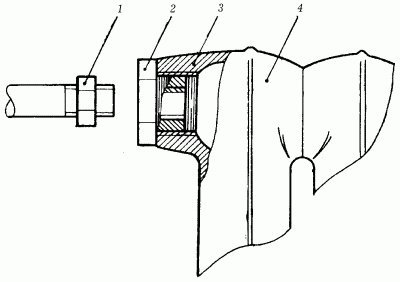

Рис. 98. Подключение чугунной батареи: 1 – контргайка; 2 – соединительная шайба-втулка (показана по месту установки); 3 – уплотнитель; 4 – корпус батареи.

Сначала нужно вывернуть заглушки, а сам радиатор подвесить таким образом, чтобы наружная резьба втулки, «сгоняемой» с длинной резьбы подводящей трубы, как можно глубже ввернулась в корпус батареи. При установке необходимо тщательно изолировать резьбовые соединения.

При верхней разводке подводящая и отводящая трубы обычно подключаются с одной стороны батареи. Если длина горизонтальных участков трубопроводов превышает 150 мм, то между ними необходима установка стойки-распорки, которая крепится сваркой, чтобы обезопасить резьбовые соединения от воздействия температурных деформаций труб.

В окрашивании чугунного радиатора тоже имеются свои тонкости. Например, если батарея еще ни разу не окрашивалась, необходимо сначала загрунтовать ее поверхность антикоррозийным грунтом и дать ему высохнуть. При окраске батарей не допускается применение масляных красок: они быстро темнеют, а под воздействием высокой температуры выделяют в воздух комнаты летучие вещества. Наилучшим окрашивающим составом является канифольный лак – смесь, состоящая из 3 в. ч. скипидара и 2 в. ч. канифоли.

Современной промышленностью производятся радиаторы из двойного металла (рис. 99) или алюминиевые.

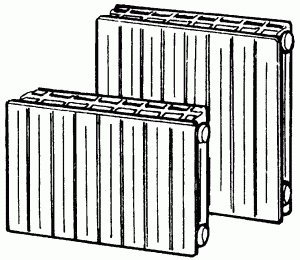

Рис. 99. Радиатор из двойного металла.

Материал, из которого изготавливаются подобные излучающие элементы, представляет собой следующее сочетание: двойной сердечник, обеспечивающий прочность всей секции, и алюминиевый корпус, гарантирующий высокую теплоотдачу.

Возможность посекционного набора и различные варианты исполнения по высоте позволяют сделать процедуру монтажа максимально легкой, а сама технология изготовления гарантирует надежную и долговечную работу радиаторов в самых неподходящих условиях.

Идеально ровные поверхности и многообразие цветовых решений радиаторам обеспечивает специальное покрытие – высококачественная краска на основе эпоксидных порошков. Таким образом, радиаторы легко вписываются в любой интерьер и могут служить одной из составляющих общего дизайна помещения.
