Трубопроводная арматура

Ни один трубопровод не может действовать без наличия в его конструкции арматуры. По функциональному назначению различают такие виды трубопроводной арматуры, как водоразборная, запорная, предохранительная, регулирующая и указатели уровня жидкости и давления.

Арматура играет чрезвычайно важную роль и, естественно, должна быть в рабочем состоянии. Если краны и смесители всегда на виду и находятся в постоянном пользовании, а следовательно, чаще нуждаются в починке, то о вентилях вспоминают только в тех случаях, когда необходимо перекрыть воду для проведения текущего ремонта.

Водоразборная арматура

Краны относятся к элементам водоразборной арматуры и служат для запирания или отпирания подающей трубы. В закрытом положении кран постоянно находится по давлением и должен эффективно его сдерживать, а также регулировать расход воды при открывании. Эта задача решается тем или иным конструктивным исполнением.

Рассмотрим конструкцию двух водоразборных кранов: с выдвижным шпинделем и с конусной пробкой, играющей роль невыдвижного шпинделя (рис. 83).

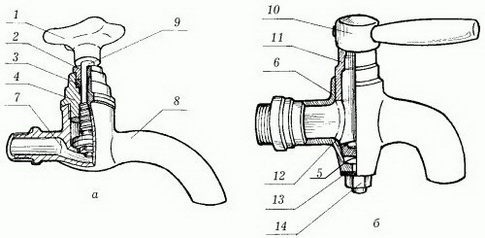

Рис. 83. Устройство водоразборных кранов: а – с выдвижным шпинделем; б – с конусной пробкой (невыдвижным шпинделем); 1 – маховичок; 2 – сальниковая втулка; 3 – сальниковая набивка; 4 – крышка корпуса; 5 – клапан; 6 – уплотнительная прокладка; 7 – седло; 8 – корпус крана; 9 – шпиндель; 10 – ручка крана; 11 – конусная пробка; 12 – окно; 13 – шайба; 14 – натяжная гайка.

Кран с выдвижным шпинделем (рис. 83, а) действует следующим образом: при движении маховичка вправо шпиндель выдвигается вверх, поднимая клапан (диск с клином), в результате чего открывается проход для потока; при вращении маховичка влево происходит обратная операция – задвигающийся шпиндель опускает клапан, и проход закрывается.

Герметичность обеспечивается сальниковой втулкой и сальниковой набивкой, которые препятствуют просачиванию воды через крышку корпуса вдоль шпинделя.

Причиной подтекающего крана чаще всего бывает либо износ прокладки клапана крана (эта причина может вызвать не только просачивание воды, но и дребезжание и шум в водопроводной сети), либо деформация поверхности седла для клапана (в этих двух случаях вода подтекает непосредственно из краника), либо износившаяся сальниковая набивка (при этом вода сочится через зазор между шпинделем и сальниковой втулкой).

Первую причину неполадки устраняют заменой прокладки, для чего нужно вывинтить шпиндель, удалить старую прокладку и установить новую (в водопроводных кранах для холодной воды применяются резиновые прокладки, в кранах для горячей воды желательно использовать кожаные). Для большей герметичности клапана по внешнему ободу прокладки рекомендуется снять фаску под углом 45°.

Для устранения второй причины кран следует разобрать, просушить, в седло (гнездо) вставить несколько кружочков из наждачной шкурки, шпиндель установить на место и, поворачивая им вправо-влево, притереть поверхность седла.

Третья причина подтекания крана устраняется заменой сальниковой набивки: снять маховичок и сальниковую втулку, удалить изношенную набивку, обернуть вокруг шпинделя тонкую бечевку или шпагат, сальниковую втулку установить на место, припрессовав ею новую набивку.

Кран с конусной пробкой (рис. 83, б) действует еще проще: при повороте ручки крана в положение совмещения отверстия трубы и окна конусной пробки (читай: шпинделя) проход для потока открывается; обратный поворот закрывает проход. Здесь герметичность достигается тщательной притиркой поверхности шпинделя и стенок отверстия для него, а также натяжением шпинделя натяжной гайкой. Подтекающий кран с конусной пробкой ремонтируют либо подтяжкой натяжной гайки, либо заменой изношенного шпинделя.
