Запорная арматура

Запорная арматура служит для включения или отключения потока жидкости или газа, проходящего по трубопроводу. К запорной арматуре относятся задвижки, вентили и т. п. По конструкции запорная арматура может быть с клиновыми и параллельными выдвижными и невыдвижными шпинделями.

Вентили играют очень важную роль, ведь только они в случае аварии могут спасти дом от потопа.

В многоэтажных зданиях вентили могут быть смонтированы на трубах в различных местах, например в туалете над смывным бачком, в ванной комнате у пола, на боковых стенках туалета и в других местах. На трубах с горячей и холодной водой должны находиться отдельные вентили. Контрольный вентиль обычно располагается на самом ответвлении от стояка.

В любой квартире у каждого санитарного прибора должен находиться специальный вентиль, чтобы была возможность перекрыть поступление воды, если возникнет неисправность и надо будет срочно производить ремонт. Вентили по принципу действия и устройству сходны с кранами. Пример запорно-регулирующего вентиля показан на рис. 84.

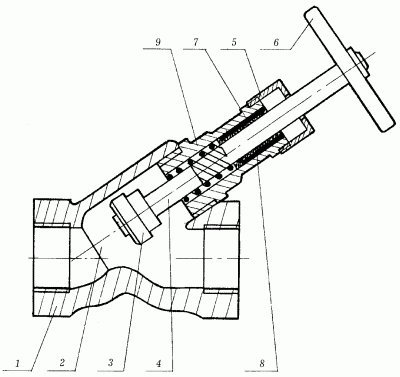

Рис. 84. Запорно-регулирующий вентиль: 1 – корпус; 2 – седло; 3 – клапан; 4 – шпиндель; 5 – накидная гайка; 6 – маховичок; 7 – втулка; 8 – сальниковая набивка; 9 – крышка корпуса.

При вращении маховичка вправо шпиндель опускается, закрывая клапаном седло, сужающийся проход сокращает расход транспортируемой среды, вплоть до прекращения движения потока.

Обратное вращение маховичка поднимает клапан и открывает проход вентиля.

Герметичность данного вентиля обеспечивается точной притиркой сопрягаемых поверхностей клапана и отверстия седла, а также наличием сальниковой втулки и набивки в верхней части вентиля. Для контроля за давлением в системе рядом с регулируемым вентилем монтируют соответствующие манометры.

Указатели уровня жидкости и давления изготавливаются в виде различных водомерных трубок, маслоуказателей и т. п.

Так же как и у кранов, у вентилей имеется окно во внутренней перегородке корпуса для прохождения воды, клапан с прокладкой и шток с возвратно-поступательным ходом, расположенный в головке корпуса. Но элементы конструкции вентиля должны быть более надежны по сравнению с краном, так как в рабочем состоянии вентиль всегда открыт. Колоссальной нагрузке подвергается контрольный вентиль на вводе.

Материалами для изготовления вентилей служат латунь и ковкий чугун. Если в квартире установлены чугунные вентили, желательно иметь про запас новую головку корпуса в сборе со штоком, так как со временем из-за ржавчины стальной шток может срастись с чугунной головкой корпуса. Предпочтение лучше отдавать чугунным вентилям с латунными штоками, так как они более долговечны. При покупке нового вентиля следует обратить особое внимание на конструкцию клапана.

Он должен быть хорошо заметен в одной из сторон подсоединения труб. Также нужно убедиться в том, что на клапане имеется прокладка, закрепленная гайкой. На стороне клапана, примыкающей к седлу, может быть ровная поверхность. Для установки в домашних условиях такой вентиль не подходит. Он будет плохо сдерживать воду, так как считается паровым.

Обычно вентиль находится в положении «открыто». Закрывают его только в том случае, если следует провести ремонт кранов, труб или сантехнических приборов.
